您好!歡迎來到云南建材網(wǎng)!
公司創(chuàng)建于2013年,專注云南省及周邊省份的建筑材料的生產(chǎn)與銷售部分材料可提供施工服務(wù)
咨詢熱線:13698775878
熱門關(guān)鍵詞:
聯(lián)系我們
" />

【 微信掃碼咨詢 】

13698775878

您的位置:首頁 » 鋼制材料
鋼纖維
鋼纖維
鋼纖維
鋼纖維
鋼纖維
鋼纖維

鋼纖維

提 示:本站提供產(chǎn)品報(bào)價(jià),根據(jù)步驟操作即可獲取。
      如沒有您所需的型號(hào),可在詢單的備注中進(jìn)行說明。
      數(shù)量可以直接填入。
選擇規(guī)格:

數(shù)量:
  噸

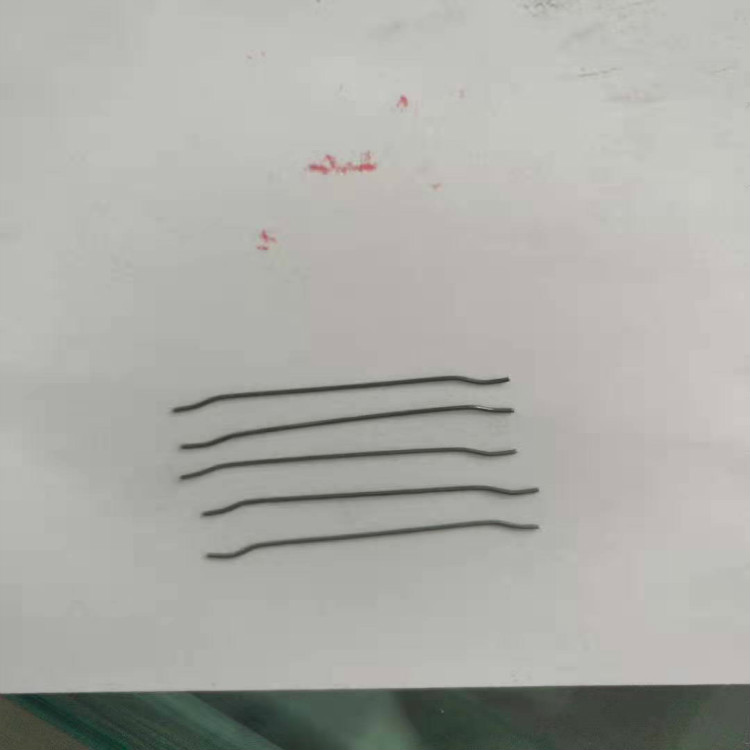

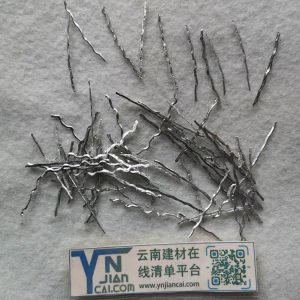

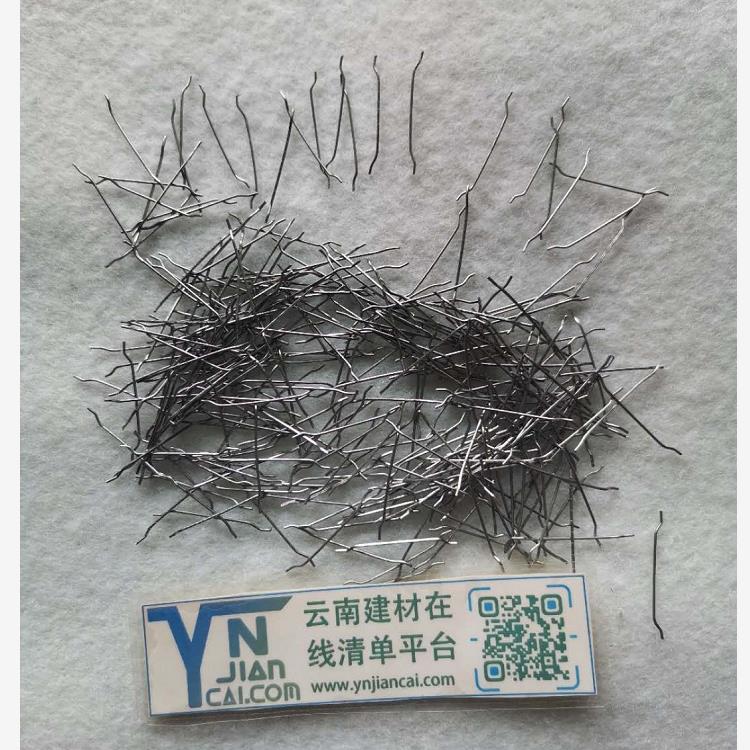

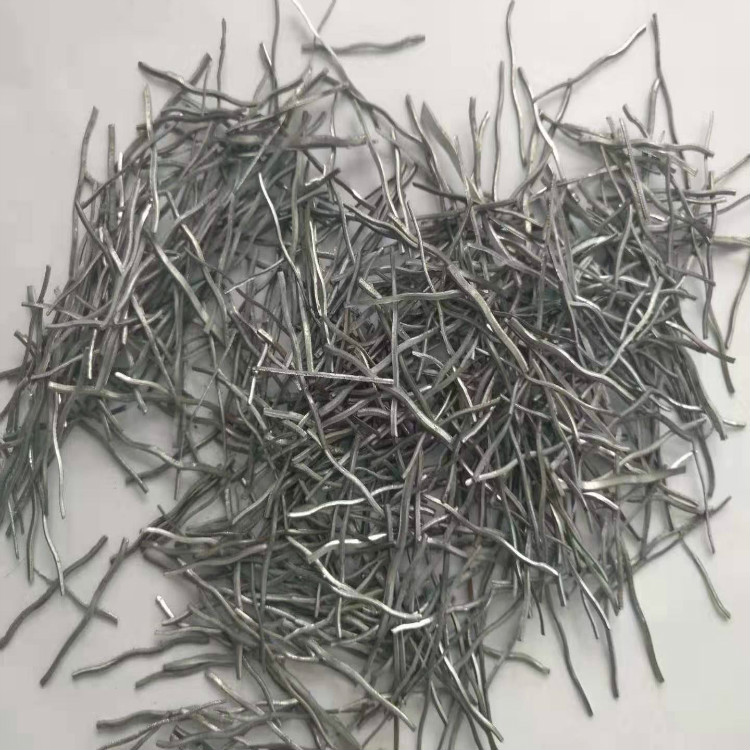

鋼纖維常用型號(hào)為剪切波浪型和冷拉端勾型,這兩種型號(hào)的抗拉強(qiáng)度分別為300MPA和600MPA,如以上沒有您所需規(guī)格,可選擇其他,之后在備注中進(jìn)行說明。
鋼纖維
鋼纖維鋼纖維
鋼纖維鋼纖維
?鋼纖維是一種新、高性能的鋼纖維品種。鋼纖維道路的配合比設(shè)計(jì)方法大體與普通混凝土相同,不同點(diǎn)為:強(qiáng)度雙控標(biāo)準(zhǔn)(抗壓強(qiáng)度和彎拉強(qiáng)度);鋼纖維摻量根據(jù)設(shè)計(jì)要求的彎拉強(qiáng)度確定;單位用水量和砂率與纖維摻量有關(guān),每摻加0.5%(體積率)鋼纖維,單位用水量增加6kg,砂率增大2%。
鋼纖維混凝土具有與普通混凝土一樣的攪拌、運(yùn)轉(zhuǎn)和施工性能,纖維在混凝土中不會(huì)結(jié)球,分布均勻,可在商品混凝土攪拌站進(jìn)行生產(chǎn)并能用于泵送施工。銑削鋼纖維混凝土的早期坍落度損失較大,30分鐘損失32%,2小時(shí)損失42%。鋼纖維混凝土的實(shí)際工作性優(yōu)于相同的坍落度的普通混凝土。鋼纖維混凝土具有良好的材料性能,與普通混凝土相比,其抗壓強(qiáng)度提高2~20%;彎拉強(qiáng)度提高20~50%;劈裂抗拉強(qiáng)度提高20~40%;耐磨性能提高40%左右,其物理力理性能完全可以滿足城市道路工程及檢查井蓋等配套構(gòu)件需求技術(shù)指標(biāo)。鋼纖維粗糙而潔凈的表面,能與混凝土中的水泥漿體牢固的結(jié)合,這是銑削鋼纖維提高混凝土各種性能的根本原因。
此外,高強(qiáng)鋼釬維混凝土在鐵道軌枕預(yù)制、高速公路伸縮縫、水泥砼道面等預(yù)制、現(xiàn)澆、生產(chǎn)施工等方面均已得到大量應(yīng)用,其優(yōu)良性能完全可以取得良好的技術(shù)經(jīng)濟(jì)和社會(huì)環(huán)境效益。
一、粘結(jié)性
由于鋼纖維與混凝土基體的界面粘結(jié)主要是物理性的,即以摩擦剪力的傳遞為主,因此對(duì)鋼纖維本身來說,應(yīng)該從纖維表面和纖維形狀兩個(gè)方面來改善其粘結(jié)性能。具體的方法有下列四種。
1.使鋼纖維表面粗糙化、截面呈不規(guī)則形。采用熔抽法生產(chǎn)就能達(dá)到這個(gè)目的。因?yàn)殇摾w維在遇空氣急劇冷卻時(shí),表面收縮不均勻而變得粗糙,同時(shí)截面也收縮成月牙形,增加與基體的接觸面積。銑削型鋼纖維一個(gè)表面光滑,另一個(gè)表面粗糙,也增加了與混凝土的接觸面積。
2.沿鋼纖維軸線方向按一定間距對(duì)纖維進(jìn)行塑性加工。例如日本神戶制鋼公司的“信柯”鋼纖維美國(guó)雷邦公司的“XOREX"鋼纖維(圖2-1,c)以及慶安鋼鐵廠的“S-2”和“S--3"號(hào)鋼纖維。由于表面壓成棱形,或壓成波形,增加了機(jī)械粘結(jié)力。
3.使鋼纖維的兩端異形化。如鋼錠銑削型鋼纖維兩端帶有錨固臺(tái);美國(guó)貝克爾公甸的"DRAMⅨ"鋼纖維(圖2-1,e)和慶安鋼鐵廠的“S-4'和as-so型鋼纖維,.都是在兩端制成彎鉤;還有熔抽法抽取的大頭形鋼纖維。由于兩端的錨固作用,提高了抗撥力。
4.對(duì)鋼纖維表面涂覆環(huán)氧樹脂和表面微銹化處理。這種方法對(duì)界面粘結(jié)強(qiáng)度的提高不如前幾種方法,但也有一定的增強(qiáng)效果。
二、硬度
無論哪一種加工方法制造的鋼纖維,在加工過程中都遇到高熱和急劇冷卻,相當(dāng)于淬火狀態(tài)。因此鋼纖維的表面硬度都較高。用于混凝土補(bǔ)強(qiáng)進(jìn)行攪拌時(shí)很少發(fā)生彎曲現(xiàn)象。如果鋼纖維過硬過脆,攪拌時(shí)也易折斷,影響增強(qiáng)效果。在熔抽法生產(chǎn)鋼纖維時(shí),從熔抽輪下離心噴出的鋼纖維仍處于高溫狀態(tài),必須用滾筒或振動(dòng)輸送方法分散并進(jìn)行冷卻。否則鋼纖維聚集,熱量難以散發(fā),反而起退火作用。
三:耐腐蝕性
關(guān)于鋼纖維混凝土耐腐蝕試驗(yàn)的介紹可知,開裂的鋼纖維混凝土構(gòu)件在潮濕的環(huán)境中,裂縫處的混凝土碳化,碳化區(qū)的鋼纖維銹蝕,碳化深度和銹蝕程度隨時(shí)間增長(zhǎng)而發(fā)展,對(duì)鋼纖維混凝土來說,主要是利用裂后弧度和裂后韌性,雖然裂縫寬度比鋼筋混凝土小,但是終究是有裂縫的,故此應(yīng)對(duì)在潮濕環(huán)境中,特別是在海濱使用的鋼纖維混凝土采取防防銹蝕措施. 試臉證明,在保證鋼纖維混凝土構(gòu)件具有同等承載能力的前提下,采用直徑較大的鋼纖維,能提高耐腐蝕性, 采用涂復(fù)環(huán)氧樹脂或鍍鋅的鋼纖維,將能提高耐腐蝕性,如果施工工藝許可的話,可只在混凝土表層1-2cm采用這種鋼纖維,必要時(shí)也可以采用不誘鋼纖維。
